Рено логан 1 і 2 - блоки з запобіжниками і реле
Renault Logan відноситься до класу бюджетних автомобілів. У Європі відомий так само під назвою Dacia Logan. Проводився з кузовами універсал і седан. Рено логан 1 першого покоління випускався в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 і 2013 роках з бензиновими моторами 1,4 і 1,6 і дизельним 1,5 літра. 2 покоління випускалося в 2014, 2015 року, 2016 2017, 2018, 2019 році і по теперішній час. Ми покажемо де знаходяться блоки з запобіжниками і реле рено логан 1 і 2покоління, їх фотографії і схеми з описом призначення елементів, а так само покажемо як замінити запобіжник прикурювача.
Примітка: Звертаємо Вашу увагу що кількість елементів, а так само їх розташування в блоках залежить від комплектації і року випуску автомобіля і може відрізнятись від представленої інформації.
Рено логан 1
Запобіжники і реле під капотом
У моторному відсіку 1 покоління моделі можливо два різних варіанти розташування елементів. В обох з них, основні блоки знаходяться з лівого боку, поруч з акумулятором.
Варіант 1

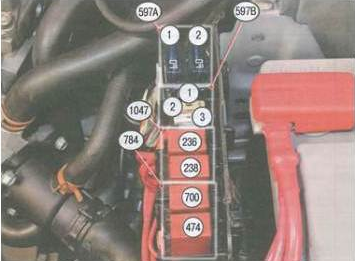

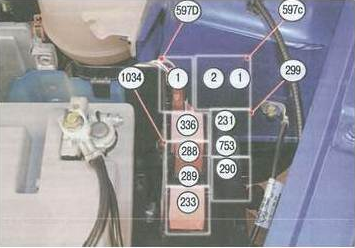

Фото - схема
опис
| 597А - F1 | (60А) Охоронна сигналізація, перемикач зовнішнього освітлення, реле системи освітлення денного руху (блок 1034) |
| 597А - F2 | (60А) Перемикач зовнішнього освітлення, монтажний блок запобіжників в салоні |
| 597В - F1 | (30А) Харчування плати реле |
| 597В - F2 | (25А) Ланцюг живлення реле системи упорскування |
| 597В - F3 | (5А) Ланцюг живлення реле системи упорскування, ЕБУ системи упорскування |
| 597C - F1 | (50А) ЕБУ ABS |
| 597C - F2 | (25А) ЕБУ ABS |
| 597D - F1 | (40А) Реле великій швидкості обертання електровентилятору (реле 236), плата реле |
| 299 - 231 | (20А) Протитуманні фари |
| 299 - 753 | (20А) Насос омивача фар |
| 784 - 474 | (20А) Реле включення компресора кондиціонера |
| 784 - 700 | (20А) Реле малій швидкості обертання електровентилятору |
| 1034 - 288 | (20А) Реле освітлення денного руху |
| 1034 - 289 | (20А) Те ж |
| 1034 - 290 | (20А) Те ж |
| 1047 - 236 | (20А) Реле паливного насоса |
| 1047 - 238 | (20А) Реле блокування вприскування |
| 233 | (40 А) Реле вентилятора обігрівача |
| 236 | (40 А) Реле великій швидкості обертання електровентилятору |
Варіант 2

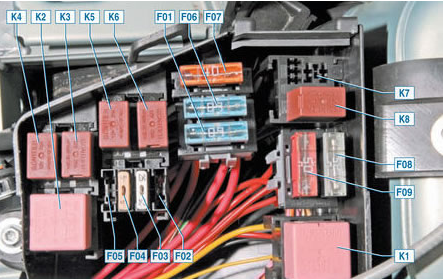

схема
позначення
| F01 (60A) | Ланцюги: електроживлення замка запалювання і всіх споживачів, живиться від замку; перемикача зовнішнього освітлення |
| F02 (30A) | Силова ланцюг реле К3 вентилятора системи охолодження (на автомобілі без кондиціонера) |
| F03 (25A) | Силові ланцюги: реле К5 паливного насоса і котушки запалювання; головного реле К6 системи управління двигуном |
| F04 (5A) | Ланцюги: постійного електроживлення ЕБУ системи управління двигуном; обмотки головного реле К6 системи управління двигуном |
| F05 (15A) | Не використовується |
| F06 (60A) | Ланцюг електроживлення блоку запобіжників в салоні |
| F07 (40A) | Силові ланцюги: реле К4 кондиціонера; реле К3 малій швидкості вентилятора системи охолодження (на автомобілі з кондиціонером); реле К2 великій швидкості вентилятора системи охолодження (на автомобілі з кондиціонером) |
| F08 (50A) і F09 (25A) | Ланцюги ЕБУ АБС |
- К1 - реле вентилятора пічки, двигун вентилятора обігрівача. Див. Інформацію про F36.
- К2 - реле великій швидкості вентилятора охолодження (для авто з кондиціонером), електродвигун вентилятора охолодження радіатора.
- КЗ - реле малій швидкості вентилятора охолодження (для авто з кондиціонером) або реле вентилятора охолодження радіатора (на авто без кондиціонера), електродвигун вентилятора охолодження (для авто з кондиціонером - через резистор).
- К4 - реле кондиціонера, електромагнітна муфта компресора. Див. Інформацію про F36.
- К5 - реле паливного насоса і котушки запалювання.
- К6 - головне реле системи управління двигуном, датчик концентрації кисню, датчик швидкості, паливні форсунки, е / м клапан продувки адсорбера, обмотки реле К2, КЗ, К4.
- К7 - реле насоса омивача фар.
- К8 - реле протитуманних фар. Див. Інформацію про F31.
Запобіжники в салоні
Основний блок розташований в лівому торці панелі приладів під пластиковою кришкою, на зворотному боці якої буде знаходиться актуальні опис запобіжників.

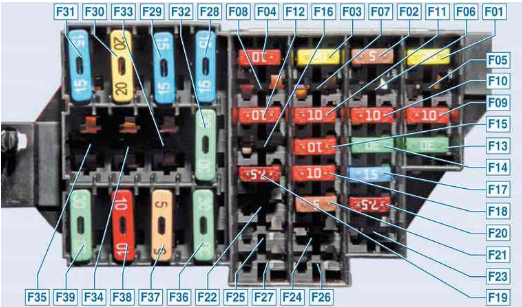

схема
розшифровка
| F01 (20A) | Очищувач вітрового скла; обмотка реле обігріву заднього скла |
| F02 (5A) | Електроживлення комбінації приладів; обмотки реле К5 паливного насоса і котушки запалювання; електроживлення ЕБУ системи управління двигуном від замка запалювання |
| F03 (20A) | Ламп сигналів гальмування; лампи світла заднього ходу; омивача вітрового скла |
| F04 (10A) | Ланцюги: блоку управління подушками безпеки; ламп покажчиків поворотів; діагностичного роз'єму системи управління двигуном; котушки іммобілайзера |
| F09 (10A) | Ланцюги: лампи головного світла лівої блок-фари (ближнє світло); сигналізатора включення ближнього світла фар в комбінації приладів; насоса омивача фар |
| F10 (10A) | Лампи головного світла правої блок-фари (ближнє світло) |
| F11 (10A) | Лампи головного світла лівої блок-фари (дальнє світло); сигналізатора включення дальнього світла фар в комбінації приладів |
| F12 (10A) | Лампи головного світла правої блок-фари (дальнє світло) |
| F13 (30A) і F14 (30A) | Ланцюги електро склопідйомники задніх і передніх дверей відповідно |
| F15 (10A) | ЕБУ АБС |
| F17 (15A) | сигнал |
| F18 (10A) | Лампи габаритного світла лівої блок-фари; лампи габаритного світла лівого заднього ліхтаря; лампи освітлення номерного знака; підсвічування комбінації приладів і органів управління на панелі приладів, консолі і облицюванні тунелю статі; зумера комутаційного блоку |
| F19 (7,5A) | Лампи габаритного світла правої блок-фари; лампи габаритного світла правого заднього ліхтаря; лампи плафона освітлення речового ящика |
| F20 (7,5A) | Лампи і сигналізатора включення заднього протитуманного ліхтаря |
| F21 (5A) | Ланцюг елементів обігріву зовнішніх дзеркал заднього виду |
| F28 (15A) | Лампи плафона освітлення салону; лампи плафона освітлення багажника; постійного електроживлення головного пристрою звуковідтворення |
| F29 (15A) | Ланцюги: вимикача аварійної сигналізації; перемикача покажчиків поворотів; переривчастого режиму роботи очищувача вітрового скла; управління центральним замком; діагностичного роз'єму системи управління двигуном |
| F30 (20A) | Силова ланцюг центрального замка |
| F31 (15A) | Ланцюг обмотки реле К8 протитуманних фар |
| F32 (30A) | Силова ланцюг реле обігріву заднього скла |
| F36 (30A) | Силова ланцюг реле К1 вентилятора обігрівача |
| F37 (5A) | Ланцюги електроприводів зовнішніх дзеркал заднього виду |
| F38 (10A) | прикуриватель; електроживлення головного пристрою звуковідтворення від замка запалювання |
| F39 (30A) | Ланцюг обмотки реле К1 вентилятора обігрівача |
За прикурювач відповідає запобіжник номер 38 на 10А.
Подивіться відео приклад доступу до блоку, а так само заміни запобіжника прикурювача.
Рено логан 2
Реле і запобіжники під капотом
Монтажний блок знаходиться з лівого боку, поруч з акумулятором і закритий пластиковою кришкою.
схема
позначення
- клема акумулятора
- Діод компресора кондиціонера
| Ef1 | 40А Правий елемент обігріву вітрового скла |
| Ef2 | 40А Лівий елемент обігріву вітрового скла |
| Ef3 | 50А ABS / ESP |
| Ef4 | 60А Іммобілайзер, ланцюг харчування запобіжників в салоні F28-F31 |
| Ef5 | 60А Харчування ланцюгів запобіжників в салоні F11, F23 - F27, F34 і F39 |
| Ef6 | 30А ABS / ESP |
| Ef7 | 30А Обігрів заднього скла і дзеркал |
| Ef8 | 15А Протитуманні фари передні |
| Ef9 | 15А Обігрів сидінь |
| Ef10 | 15А Муфта кондиціонера (комплектація з кондиціонером) / 25А Перша швидкість електровентилятору (комплектація без кондиціонера) |
| Ef11 | 25А Запобіжник для реле системи управління двигуном |
| Ef12 | 40А Електровентилятор системи охолодження |
| Ef13 | 15А Система управління двигуном |
| Er1 | 35А Реле лівого обігріву скла |
| Er2 | 35А Реле правого обігріву скла |
| Er3 | 20А Реле паливного насоса |
| Er4 | 20А Реле компресора кондиціонера або першої швидкості електровентилятору (в залежності від комплектації) |
| Er5 | 35А Реле управління двигуном |
Запобіжники і реле в салоні
Так само як і у 1 го покоління даний блок встановлений в торці зліва.
схема
призначення
| F1 | 30А електро склопідйомники передні |
| F2 | 10А дальнє світло ліва фара |
| F3 | 10А дальнє світло права фара |
| F4 | 10А ближнє світло ліва фара |
| F5 | 10А дальнє світло права фара |
| F6 | 5А задні ліхтарі, підсвічування номера, підсвічування |
| F7 | 5А передні габарити |
| F8 | 30А електро склопідйомники задні |
| F9 | 7,5А задній протитуманний ліхтар |
| F10 | 15А звуковий сигнал |
| F11 | 20А центральний замок |
| F12 | 3А ABS / ESP |
| F13 | 10А освітлення салону, кліматична установка |
| F14 | 5А датчик кута повороту керма |
| F15 | 15А стеклоомиватель, паркувальний радар, ліхтар заднього ходу |
| F16 | 5А аудіосистема, обігрів скла, обмежувач швидкості |
| F17 | 7,5А ДГЗ |
| F18 | 7,5А стоп сигнал |
| F19 | 5А система управління |
| F20 | 5А подушки безпеки |
| F21 | резерв |
| F22 | резерв |
| F23 | резерв |
| F24 | 15А покажчик повороту |
| F25 | 10А протиугінна система |
| F26 | 15А блок управління електроустаткуванням |
| F27 | 20А підрульові вимикачі (вхід на ближнє світло) |
| F28 | резерв |
| F29 | 25А підрульові вимикачі (вхід на дальнє світло) |
| F30 | резерв |
| F31 | 10A щиток приладів |
| F32 | 7.5A аудіосистема |
| F33 | 15A прикурювач |
| F34 | 15A діагностичний роз'єм |
| F35 | 5A обігрів зовнішніх дзеркал |
| F36 | 5A привід дзеркал |
| F37 | 30A стартер |
| F38 | 30A склоочисник |
| F39 | 40A кондиціонер |
| R1 | 35A реле кондиціонера |
| R2 | 35A реле заднього обігріву скла |
За прикурювач відповідає запобіжник 33 на 15А.
